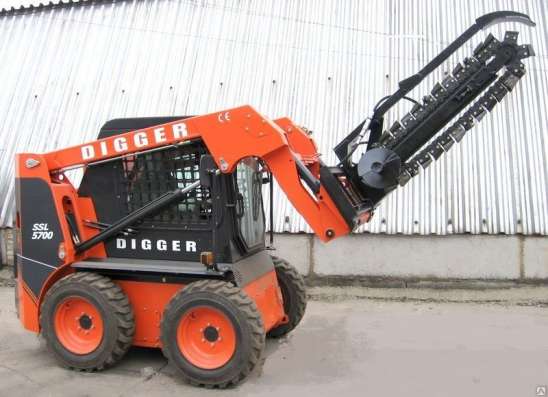

Траншеекопатель ТК-120

Траншеекопатель предназначен для рытья траншей глубиной до 1,2 м под укладку кабеля и других коммуникаций в  дисперсных природных и искусственных грунтах с включениями мелкого щебня. Траншеекопатель является навесным оборудованием для коммунально-строительных машин и фронтальных погрузчиков. Рис. 1 Траншеекопатель. 1 – корпус, 2 – монтажная панель, 3 – откидной плуг, 4 – баровая цепь, 5 – шнек, 6 – механизм натяжения, 7 – стопор, 8 – гидромотор, 9 – гидрорукава, 10 – быстроразъёмные соединения, 11 – болт крепления шнека, 12 – вал привода, 13 ведущая звёздочка. Рис. 2 Врезание в грунт при работе траншеекопателем. а) врезание, плуг откинут, б) извлечение, установка плуга, в) рабочее положение Траншеекопатель состоит из корпуса 1 (см. рис. 1), закреплённого на монтажной панели 2, откидного плуга 3, баровой цепи 4, установленной на направляющей корпуса 1 и натягивающейся при помощи  механизма натяжения 6. Корпус траншеекопателя состоит из направляющей балки, по которой скользит баровая цепь, кронштейна привода к которому непосредственно крепится направляющая балка, кожуха и кронштейна откидного плуга. В кронштейн привода устанавливаются подшипники и вал приводной звёздочки 12, а так же гидромотор привода баровой цепи 8. Монтажная панель состоит из двух горизонтальных балок с установленными на них кронштейнами, соответствующими сцепному устройству машины. Монтажная панель крепится к корпусу траншеекопателя шестью болтами с возможностью переустановки с шагом 150 мм. (см. рис. 1) На вал привода траншеекопателя установлена приводная звёздочка 13 и шнек 5, позволяющий отодвигать грунт от края траншеи, для предотвращения его осыпания обратно в траншею. Шнек допускается снимать в случае копания траншеи в непосредственной близости со стенами, заборами, и т. д. Для снятия шнека необходимо снять болт крепления шнека 11, снять шнек. Механизм натяжения 6 состоит из двух кронштейнов, оси и установленной на ось натяжной звёздочки. Кронштейны крепятся к направляющей балке при помощи болтов. Натяжка баровой цепи осуществляется двумя болтами, которые выкручиваются из установленных в направляющую балку гаек и толкают кронштейны, осуществляя натяжение баровой цепи. Откидной плуг 3 предназначен для зачистки дна траншеи от осыпающегося грунта. Грунт, собираемый плугом, подхватывается скребками баровой цепи и поднимается на поверхность. Техническая характеристика:
