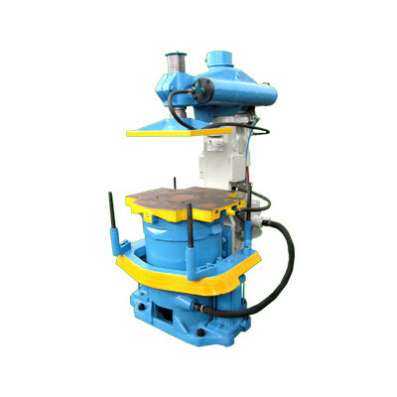

Модель 91271БМ

Машина литейная формовочная встряхивающе-прессовая без поворота полуформ с последующей допрессовкой. Предназначена для формовки верхних и нижних полуформ по односторонней модельной плите методом встряхивания с подпрессовкой. Выпускаемый нашим заводом модельный ряд встряхивающих и встряхивающе-прессовых формовочных машин включает: машины литейные формовочные встряхивающе-прессовые без поворота полуформ, с последующей допрессовкой для формовки верхних и нижних полуформ. Область применения Машина предназначена для формовки верхних и нижних полуформ по односторонней модельной плите методом встряхивания с подпрессовкой. Она широко применяется во многих литейных цехах в условиях мелкосерийного, серийного и массового производства отливок. Конструкция изделия Основная часть машины — станина, являющаяся одновременно цилиндром для прессового поршня. Прессовый поршень в свою очередь служит цилиндром для встряхивающего поршня. Механизм вытяжки установлен на подошве станины и состоит из двух цилиндров, в которые вставлены поршни, соединенные между собой жесткой связью. Штифты можно устанавливать на различные размеры опок. Во время вытяжки вибратор, вмонтированный в стол, автоматически включается и выключается. Поворот траверсы в рабочее положение и обратно осуществляется пневматическим цилиндром. На колонне смонтирован масляный бочок, предназначенный для плавного подъема вытяжных штифтов. Управление машиной — кнопочное с пульта управления. Машина отличается простотой и надежностью конструкции, удобством управления и обслуживания. Техническая характеристика: Размеры опок в свету, мм Высота опок, мм 500х400х200 Грузо¬подъем¬ность, кг 200 Усилие прессо¬вания, кН 49 Давление сжатого воздуха, МПа 0,59 Габариты, мм 1660х1060х1560 Масса, кг 1300 Комплект поставки Оборудование поставляется с комплектом запасных частей и руководством по эксплуатации.
