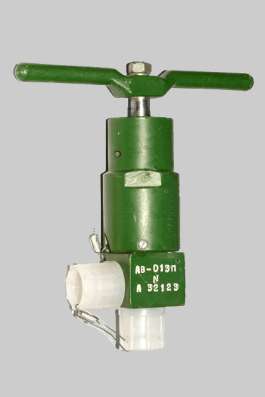

Ав-013м Ду10

ВЕНТИЛЬ ручной
АВ-013М
DN 10
PN 40 МПа
Вентиль ручной АВ-013М предназначен для перекрытия пневмомагистрали с ресурсом:
- 5000 срабатываний при работе на воздухе, азоте, гелии, из них 1000 срабатываний при давлении 400 кгс/см2 и 4000 срабатываний при давлении 250 кгс/см2,
или 3000 срабатываний при работе на воздухе, азоте, гелии при давлении 400 кгс/см2,
или 2000 срабатываний при работе на воздухе, азоте, гелии, из них 1000 срабатываний при давлении 10 кгс/см2 и 1000 срабатываний при вакууме 5x103 мм рт. ст.,
или 2000 срабатываний при давлении 400 кгс/см2 и работе на аргоне;

- 11500 часов нахождения под давлением в открытом положении при работе на воздухе, азоте, гелии или 1000 часов при работе на аргоне.
Среда - воздух, азот с точкой росы не выше минус 55°С при атмосферном давлении, гелий отвечающий требованиям ТУ 51-940-80, аргон ГОСТ 10157-79.
Температурный диапазон работоспособности:

или от минус 50 до + 50°С для вентилей с ресурсом 3000 и 5000 срабатываний ;

или от 5 до + 40°С для вентилей с ресурсом 2000 и срабатываний (работа на аргоне) и 2000 срабатываний (при давлении 10 кгс/см2 и вакууме).

Присоединение - штуцерное.
Управление - ручное.
Масса - 1,33 кг.
Габаритные размеры (без крышек) - 163х160х47 мм.
