ЗАХВАТ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОЛОНН

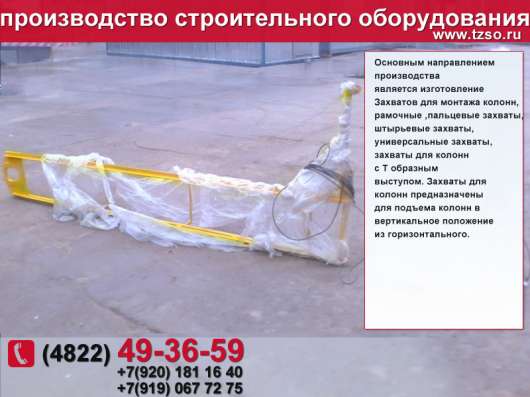

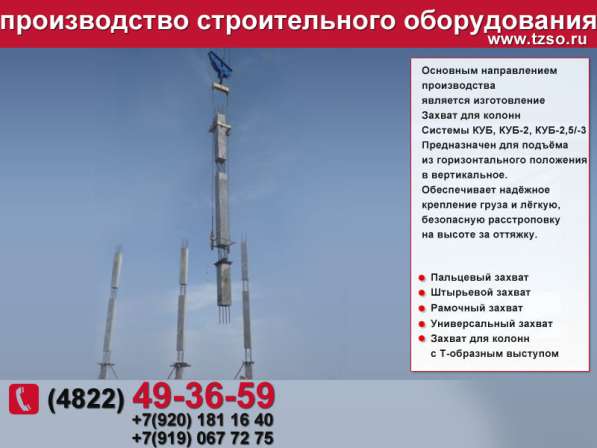

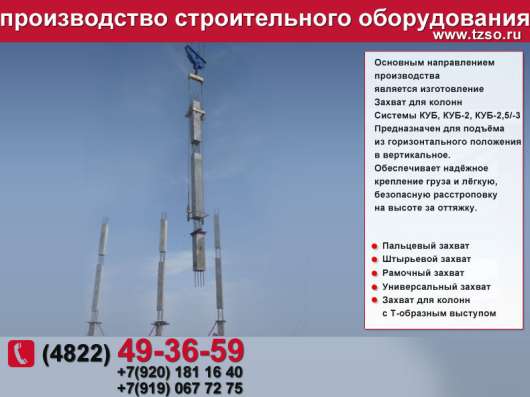

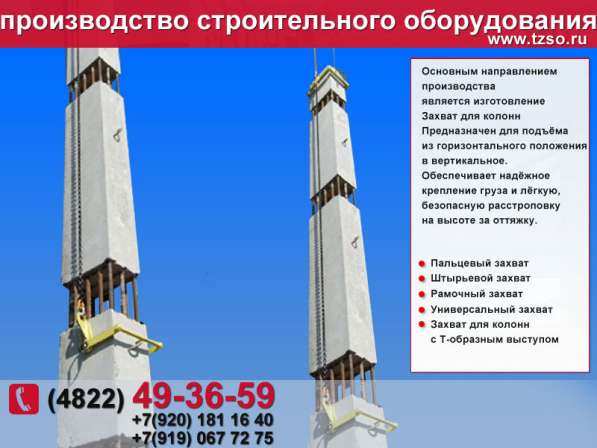

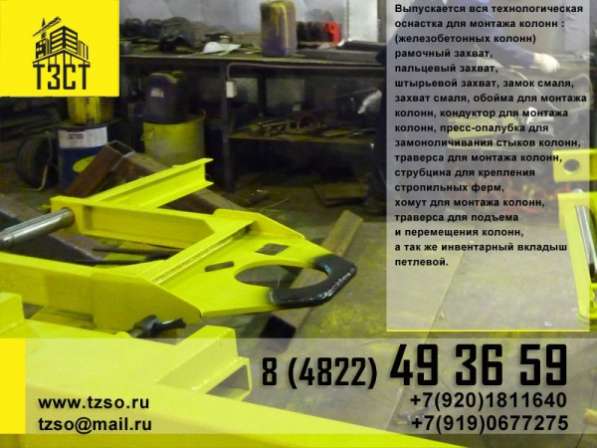

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Грузозахватные устройства
Для монтажа железобетонных колонн применяют одно- и двухштыревые захваты (с двумя рамками) грузоподъемностью 4,8 и 10 т. Рамка 3 захвата (см. схему ниже) охватывает стропуемую колонну в том месте, где у нее сделано строповочное отверстие, в которое вставляют запорный палец 1 (штырь), и колонна закрепляется в захвате. Захват снабжен приспособлением для дистанционной расстроповки с перекрытия.

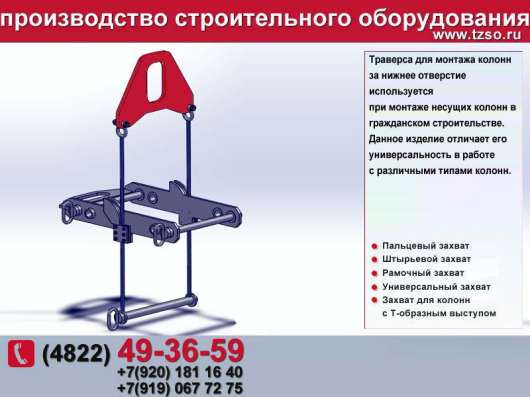

Штыревой захват для подъема колонны
Штыревой захват для подъема колонны

1 — палец (штырь), 2 — стойка, 3 — рамка, 4 — стропы, 5 — траверса, б — кронштейн, 7 — канат для выдергивания штыря.

Рамочные захваты (см. схему ниже) применяют для строповки железобетонных колонн с консолями. Он состоит из нижней разъемной 2 и верхней неразъемной 5 рамок. Верхняя рамка имеет отверстия, через которые пропущены свободно скользящие канаты 7 траверсы. На них ниже верхней рамки укреплены гильзы. При строповке колонн нижнюю 2 рамку надевают на нижние 3 консоли колонны, а верхнюю 5 при подъеме опирают на верхние 4 консоли.

Двухрамочный траверсный захват для консольных колонн
Двухрамочный траверсный захват для консольных колонн

1 — колонна; 2, 5 — нижняя и верхняя рамки; 3, 4 — нижняя и верхняя консоли колонны, 6 -траверса, 7 — стропы, 8 — палец (штырь) для запирания рамки, 9 — гильзы.

Для расстроповки колонны крюк крана опускают до уровня, позволяющего монтажнику разъединить секции нижней рамки стоя на перекрытии. Затем дают команду машинисту крана для подъема крюка. При подъеме крюка стропы захвата свободно скользят в отверстиях верхней 5 рамки до тех пор, пока укрепленные на канатах гильзы 9 не упрутся в эту рамку, благодаря чему при последующем подъеме крюка верхняя 5 рамка свободно снимается с колонны. Недостаток захвата в том, что перед подъемом приходится кантовать колонну в горизонтальной плоскости, кроме того, им сложно пользоваться, если у колонны есть консоли и выпуски арматуры во всех или разных плоскостях.

Захват, показанный на следующей схеме ниже, имеет следующие преимущества. Он состоит из траверсы 4 со стропами 3, на концах которых закреплена П-образная рамка 2 с замыкающей планкой 5. П-образная рамка выполнена с консолями, что обеспечивает перевод колонны в вертикальное положение без ее кантовки. Замыкающая планка 5 удерживается в рабочем положении подпружиненным штырем 6, соединенным с канатом 7. При натяжении каната 7 штырь 6, преодолевая сопротивление пружины, выходит из зацепления с замыкающей планкой 5, которая под действием собственной силы тяжести поворачивается вокруг оси. После этого рамка с помощью крана выводится вбок, освобождая колонну.

Рамочный захват для колонн с поворотной планкой
Рамочный захват для колонн с поворотной планкой

1 — колонна, 2 — П-образная рамка, 3 — строп, 4 — траверса, 5 — замыкающая планка, 6 — подпружиненный штырь, 7 — канат дистанционной расстроповки.

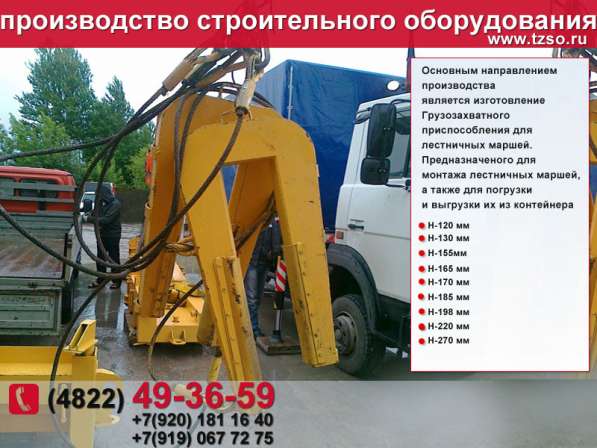

Вилочный захват-подхват (см. схему ниже, поз. а, б) рассчитан на определенные виды конструкций и схемы строповки. Для надежности закрепления поднимаемых конструкций захваты снабжают прижимами (эксцентриковыми, винтовыми и др.).

Вилочный захват-подхват
Вилочный захват-подхват

а — для лестничных маршей, б — для профилированного настила; 1 — захват, 2 — винтовой прижим, 3 — строповочная петля, 4 — траверса, 5 — запорный палец, 6 — настил.

Для монтажа блока шахты лифтов применяют захватное устройство (см. схему ниже) в виде пространственной жесткой траверсы с откидными лапами-подхватами. Оно обеспечивает автоматическую строповку и расстроповку элементов шахт.

Захватное устройство для монтажа элементов шахт лифтов
Захватное устройство для монтажа элементов шахт лифтов

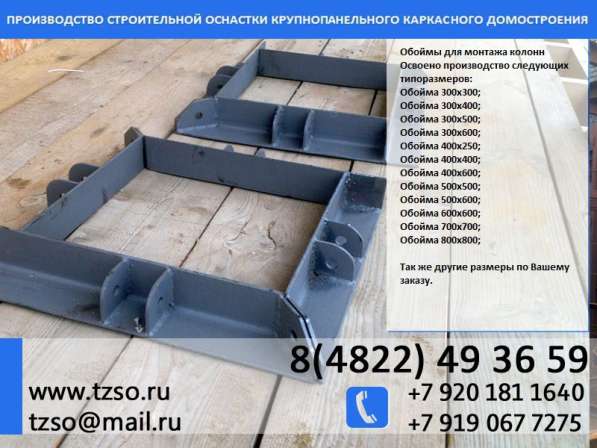

По предварительной заявке мы можем рассчитать и изготовить данные захваты с иными характеристиками (грузоподъемностью, длиной используемых стропов, под иные размеры колонн) и укомплектовать дополнительными оборудованием (такелажными скобами, стропами и прочим).захват для колонн
