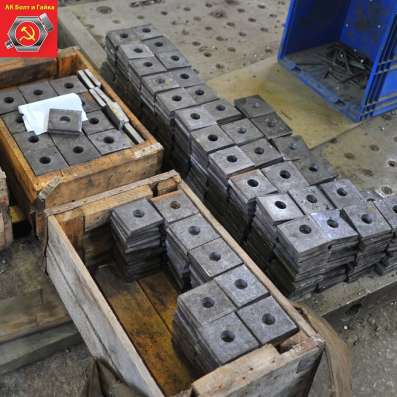

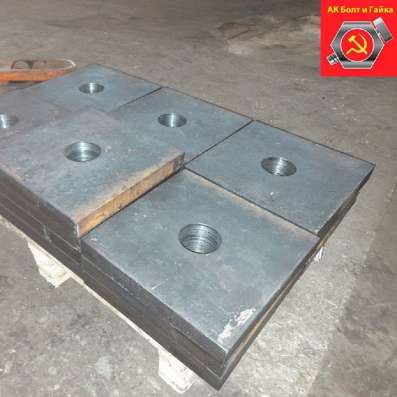

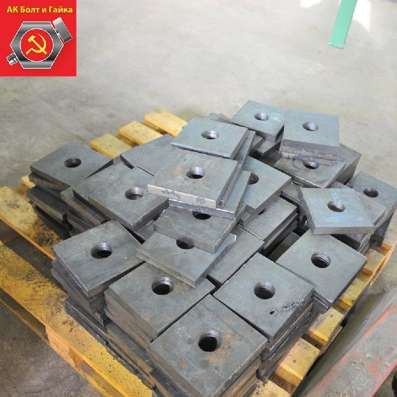

Анкерные плиты
180 руб.это на 10% дешевле, чем в магазинах
Анкерные плиты 42 по ГОСТ 24379.1–2012 — это детали анкерной арматуры, используемые в фундаментных болтах для крепления строительных конструкций и оборудования к бетонным основаниям. Стандарт регламентирует их конструкцию, размеры и технические требования.
Определение и назначение
Анкерная плита — деталь анкерной арматуры, которая удерживает шпильку (стержень фундаментного анкерного болта) в фундаменте за счет поперечного сопротивления вырывающему усилию. Она обеспечивает надёжное соединение элементов конструкции с основанием, распределяя нагрузки и предотвращая смещение шпильки.
Анкерные плиты применяются для крепления опор мостов, эстакад, ангаров, металлоконструкций, башенных кранов, фундаментных блоков, свай, а также при монтаже оборудования и механизмов.
Основные характеристики
• Форма и конструкция. Имеют форму пластины с отверстиями для болтов или шпилек. Могут включать цилиндрические втулки с отверстиями, которые являются частью сварной конструкции.
• Размеры. Зависит от конкретных требований проекта и нагрузки на конструкцию. В ГОСТ 24379.1–2012 приведены номинальные диаметры резьбы под анкерную плиту (например, 42 мм) и соответствующие им предельные отклонения и теоретическая масса.
• Материал. Обычно изготавливаются из стали высокого качества, устойчивой к коррозии и механическим нагрузкам на изгиб. В производстве могут использоваться стали марок 3, 35, 45, 20, 40Х, 09Г2С и другие.
Технические требования по ГОСТ 24379.1–2012
• Предельные отклонения размеров — по ГОСТ 25347.
• Класс точности отливки — 3-й класс по ГОСТ 26645.
• Формовочные уклоны — по ГОСТ 3212.
• Литейные радиусы — 5 мм.
• Шероховатость поверхностей — не более Ra = 50 мкм по ГОСТ 2789 (однако повышенная шероховатость усиливает сцепку с бетоном).
Примеры условных обозначений анкерной плиты 42 (под анкерный болт диаметром резьбы м42)
• Анкерная плита размером 170х170 мм: «Плита 42 ГОСТ 24379.1–2012».
• Анкерная плита толщиной листа 25 мм
• Отверстие под анкерную шпильку 50 мм
Преимущества анкерных плит
• высокая прочность и надёжность соединения;
• простота монтажа, регулировки при установке и эксплуатации;
• устойчивость к воздействию окружающей среды;
• возможность повторного использования.
Дополнительные сведения
ГОСТ 24379.1–2012 введён в действие с 1 июля 2013 года взамен ГОСТ 24379.1–80. Стандарт соответствует другим нормативным документам в части предельных отклонений размеров, диаметров и шагов метрической резьбы.
Для получения более детальной информации о конкретных типах анкерных плит, их размерах и требованиях к материалам рекомендуется обратиться к полному тексту ГОСТ 24379.1–2012 или проконсультироваться с производителем или проектировщиком. Можем изготовить анкерные плиты не стандартных размеров, ну прямо как в голову взбредет проектировщику!
Определение и назначение
Анкерная плита — деталь анкерной арматуры, которая удерживает шпильку (стержень фундаментного анкерного болта) в фундаменте за счет поперечного сопротивления вырывающему усилию. Она обеспечивает надёжное соединение элементов конструкции с основанием, распределяя нагрузки и предотвращая смещение шпильки.
Анкерные плиты применяются для крепления опор мостов, эстакад, ангаров, металлоконструкций, башенных кранов, фундаментных блоков, свай, а также при монтаже оборудования и механизмов.
Основные характеристики
• Форма и конструкция. Имеют форму пластины с отверстиями для болтов или шпилек. Могут включать цилиндрические втулки с отверстиями, которые являются частью сварной конструкции.
• Размеры. Зависит от конкретных требований проекта и нагрузки на конструкцию. В ГОСТ 24379.1–2012 приведены номинальные диаметры резьбы под анкерную плиту (например, 42 мм) и соответствующие им предельные отклонения и теоретическая масса.
• Материал. Обычно изготавливаются из стали высокого качества, устойчивой к коррозии и механическим нагрузкам на изгиб. В производстве могут использоваться стали марок 3, 35, 45, 20, 40Х, 09Г2С и другие.
Технические требования по ГОСТ 24379.1–2012
• Предельные отклонения размеров — по ГОСТ 25347.
• Класс точности отливки — 3-й класс по ГОСТ 26645.
• Формовочные уклоны — по ГОСТ 3212.
• Литейные радиусы — 5 мм.
• Шероховатость поверхностей — не более Ra = 50 мкм по ГОСТ 2789 (однако повышенная шероховатость усиливает сцепку с бетоном).
Примеры условных обозначений анкерной плиты 42 (под анкерный болт диаметром резьбы м42)
• Анкерная плита размером 170х170 мм: «Плита 42 ГОСТ 24379.1–2012».
• Анкерная плита толщиной листа 25 мм
• Отверстие под анкерную шпильку 50 мм
Преимущества анкерных плит
• высокая прочность и надёжность соединения;
• простота монтажа, регулировки при установке и эксплуатации;
• устойчивость к воздействию окружающей среды;
• возможность повторного использования.
Дополнительные сведения
ГОСТ 24379.1–2012 введён в действие с 1 июля 2013 года взамен ГОСТ 24379.1–80. Стандарт соответствует другим нормативным документам в части предельных отклонений размеров, диаметров и шагов метрической резьбы.
Для получения более детальной информации о конкретных типах анкерных плит, их размерах и требованиях к материалам рекомендуется обратиться к полному тексту ГОСТ 24379.1–2012 или проконсультироваться с производителем или проектировщиком. Можем изготовить анкерные плиты не стандартных размеров, ну прямо как в голову взбредет проектировщику!
