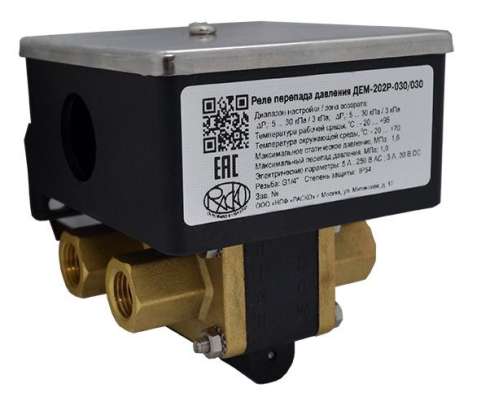

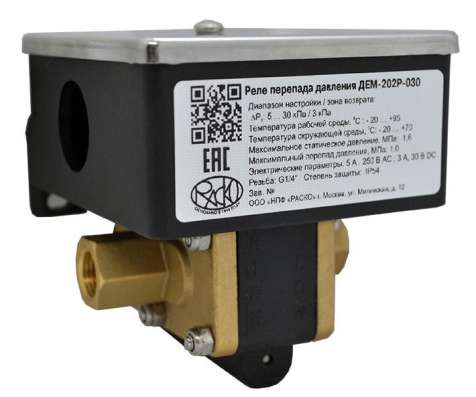

ДЕМ-202Р реле перепада давлений

Предназначены для сигнализации и двухпозиционного регулирования давления жидких и газообразных сред путем размыкания или замыкания электрических контактов.

Применяются в системах отопления, горячего водоснабжения, вентиляции и кондиционирования для контроля перепада давлений (расхода) в теплообменниках, в циркуляционных насосных и вентиляторных установках, а также в других отраслях промышленности.

Следует отметить, что благодаря высокой чувствительности и низкому гистерезису реле перепада давлений ДЕМ-202Р могут с успехом применяться не только для мониторинга и управления работой циркуляционных насосов в системах отопления и горячего водоснабжения, но также в системах вентиляции, кондиционирования и тепловых насосах.

выпускаются в двух вариантах исполнения: одноканальный и двухканальный (два независимых канала в одном корпусе с возможностью индивидуальной настройки каждого канала).
Конструктивные особенности:

Исключительно низкие значения уставки и зоны возврата, что позволяет применять приборы ДЕМ-202Р для контроля работы насосных и вентиляторных установок с частотным регулированием;
Наличие двухканального варианта исполнения (два прибора в одном);
Широкий выбор значений и сочетаний уставок для двухканального исполнения;
Высокая надежность;
Простота монтажа и обслуживания.

Диапазоны настройки уставок и зон возврата:
Наименование Диапазон настройки уставки, кПа (м)* Зона возврата (гистерезис), кПа (м)*
ДЕМ-202Р-015 5…15 (0,5…1,5) 3 (0,3)
ДЕМ-202Р-030 5…30 (0,5…3) 3 (0,3)
ДЕМ-202Р-100 6…100 (0,6…10) 5 (0,5)
ДЕМ-202Р-200 10…200 (1…20) 10 (1)
ДЕМ-202Р-300 20…300 (2…30) 15 (1,5)
ДЕМ-202Р-400 30…400 (3…40) 20 (2)

* Данное соотношение указано для напора в метрах водяного столба.

Повторяемость уставки ±1% от верхнего значения диапазона.

Зона возврата (гистерезис) в приборах ДЕМ-202Р направлена в сторону повышения разности давлений относительно уставки.

Прибор состоит из следующих основных узлов: чувствительной системы, передаточного механизма, узла настройки уставок и микропереключателя. Принцип действия прибора основан на сравнении усилия, создаваемого разностью давлений контролируемой среды на чувствительную систему, и силы упругой деформации пружины, задающей порог срабатывания реле перепада давления – уставку. При достижении перепадом давлений значения уставки происходит срабатывание электрического переключателя и, соответственно, замыкание или размыкание электрических контактов. Возврат контактов переключающего устройства в исходное положение происходит автоматически, когда контролируемый перепад давлений изменится на величину зоны возврата.
Сертификация реле перепада давлений ДЕМ-202Р: Декларации соответствия требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»
