Индикатор разности давлений ИРД-80-РАСКО

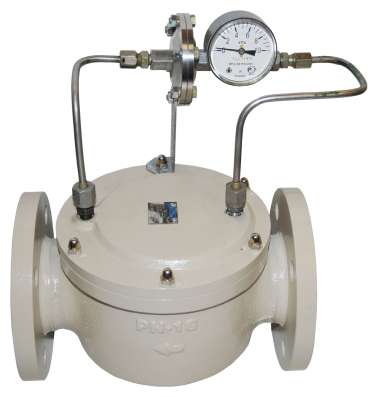

Назначение ИРД-80-РАСКО предназначены для контроля и сигнализации разности давления различных жидкостей и газов, неагрессивных к нержавеющей стали и резине. Область применения ИРД-80-РАСКО применяются в системах водо- и газоснабжения коммунальных и промышленных предприятий для индикации степени засорения газовых фильтров и струевыпрямителей в соответствии с требованиями Правил ПР50.2.019-2006 («Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков»), жидкостных фильтров, а также в другом оборудовании, где требуется контроль разности давления. Отличительные особенности:

― возможность визульного контроля разности давлений по шкале прибора;
― нечувствительность к односторонней перегрузке давления;
― наличие сигнализации в т. ч. во взрывозащищенном исполнении;
― возможность настройки «уставки» по шкале прибора непосредственно на объекте;
― широкий выбор вариантов подключения к местам отбора давления.

Конструктивные исполнения:

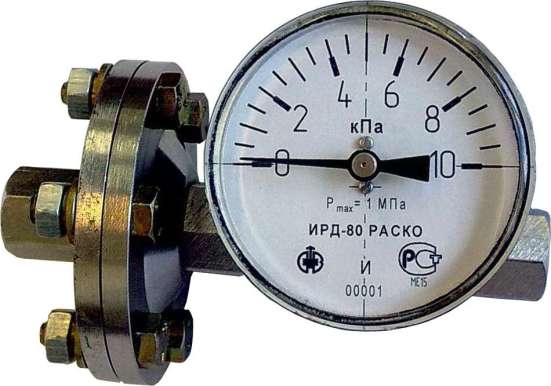

ИРД-80-РАСКО — индикатор разности давлений;

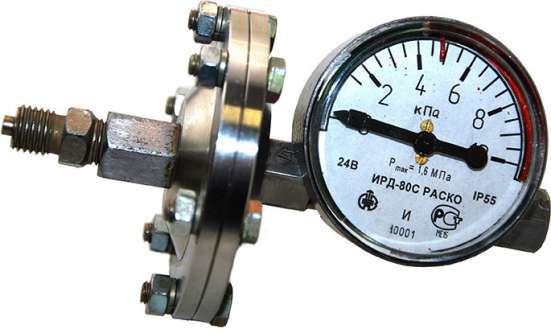

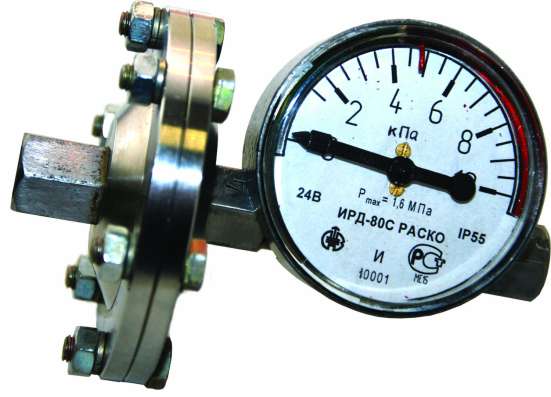

ИРД-80-РАСКО-С — индикатор разности давлений сигнализирующий;
ИРД-80-РАСКО-С-Ех — индикатор разности давлений сигнализирующий во взрывозащищенном исполнении.

Рабочая среда: воздух, природный газ, пропанбутановая смесь в газообразном состоянии, аргон и другие газы.

Давление рабочей среды, МПа: 1,6 МПа

Диапазон измерения разности давлений, кПа: -4; 0-6; 0-10; 0-16; 0-25; 0-40​

При размещении сигнализирующих индикаторов разности давлений ИРД-80-РАСКО-С-Ех во взрывоопасной зоне использовать барьеры искрозащиты типа «КОРУНД-М» или аналогичные по техническим характеристикам.
Пример обозначения при заказе индикатора разности давлений ИРД-80-РАСКО:

Индикатор разности давления, диапазон измерения 10 кПа с КМЧ под самоуплотняющееся соединение по ГОСТ 24074-80 с врезающимся кольцом трубкой dн = 8 мм, сигнализирующий, взрывозащищенный: ИРД-80С-РАСКО-Ех-10 кПа-М12-К3.
Индикатор разности давления, диапазон измерения 10 кПа без КМЧ с внутренней резьбой М12х1,5: ИРД-80-РАСКО-10 кПа--М12.
Индикатор разности давления, диапазон измерения 16 кПа с КМЧ под ниппельное соединение, сигнализирующий взрывозащищенный: ИРД-80С-РАСКО-Ех-16 кПа--М12-К1.

Подробное техническое описание ИРД-80-РАСКО индикатора разности давлений >>
