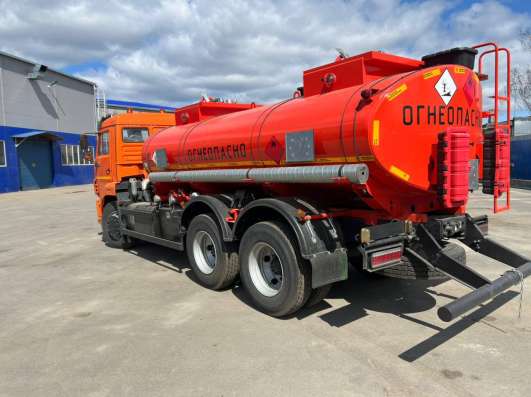

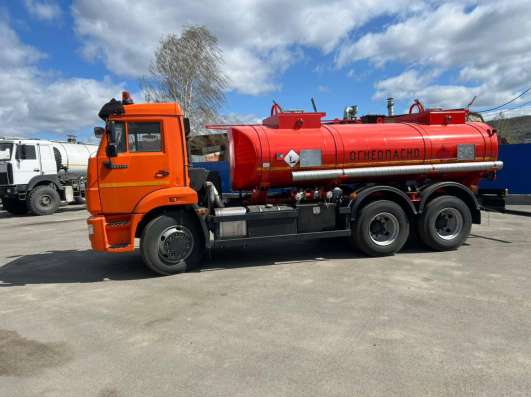

АТЗ-11м3 на шасси КАМАЗ 65115

АТЗ-11

Используемое шасси:

Авто камского автозавода 65115-50: Кол.форм 6х4, ДВС 740.705-300 (Е-5), КПП 154, топл. бак 350 л., кабина без сп. места, шины 10 R20/11R22,5, ДЗК

Технические характеристики цистерны:

Объём цистерны 11 м3

Количество секций 2

Марка стали 09г2с

Сечение цистерны элипс

Толщина листа обечайки/донышка 4/4 мм

Конструктивная связь цистерны при помощи стяжных лент через

резиновый демпфер

Обслуживание технологической горловины лестница противоскользящая

Площадка для обслуживания из просеченного листа со складными

перилами

Горловина оборудована защитной дугой

Крышка горловины из алюминия

Цвет цистерны ОРАНЖЕВЫЙ

Надписи:

ОГНЕОПАСНО – с левой и правой , стороны, на заднем днище

Волнорез присутствует

Крылья на задних колесах а/м пластиковые

Топливораздаточное оборудование:

Насос топливный

СВН-80А (35 м³/час)

Узел выдачи

Счётчик жидкости ППО-40; фильтр топлива перед счетчиком;

Пистолет раздаточный РКТ-32;

Раздаточный рукав ДУ-32, L=4 м,свободная укладка в отсеке

Привод насоса карданный

Рукава напорно-всасывающие:

2 шт., ДУ-75, длина 4 м

Диаметр труб и тройника:

Ø 75 мм

Донный клапан:

ДКП-90 с ручным дублером на каждый отсек

Дыхательный клапан:

УД2-80 на каждый отсек

Пеналы для рукавов:

2 шт., металлические оцинкованные 2 шт., металлические оцинкованные , 2 шт., металлические оцинкованные

по обеим сторонам цистерны L=4200

мм, Ø 160мм

Ящик для песка и кошмы:

1/1 шт.

БРС

Наличие CAMLOCK

Проливка с выдачей сертификата калибровки

Доработка шасси для перевозки

Искрогаситель с паспортом легковоспламеняющихся жидкостей по ДОПОГ

Защита топливного бака с 4-х сторон

Проблесковый маяк - 2 шт., оранжевого цвета

Огнетушитель - 2 шт. ОП-6 в пластиковых пеналах

Катушка заземления – 1 шт.

Цепь заземления – 1 шт.

Экранирование электропроводки

Кнопка массы IP-65 , защиты массы кожухом

Держатели для табличек (кармашки)

Средства безопасности:

Упор противооткатный - 2 шт.

Контурная маркировка

Освещение рабочей зоны (выдачи УВТ)

Заднее защитное устройство ЗЗУ
